Comfort 1200

Comfort 1200 est un groupe de récupération de chaleur passive développé pour les bâtiments industriels, il peut renouveler jusqu’à 1400 m3 d’air par heure.

Le groupe extrait l’air chaud et humide du bâtiment et y réinjecte de l’air tiède. L’énergie de l’air extrait est récupérée et transférée à l’air injecté dans le bâtiment par l’intermédiaire d’un échangeur à contre-courant. Comfort 1200 est composé de deux ventilateurs CE à économie d’énergie, d’un échangeur à contre-courant et de deux filtres plans pour la protection contre les particules de poussière. Le groupe peut être fourni avec une surface chauffante supplémentaire afin de pouvoir donner à l’air injecté une température agréable même au plus fort de l’hiver.

L’architecture de ce groupe est la plus compacte possible afin d’en faciliter l’entretien et d’en permettre l’installation dans des locaux exigus. Ce groupe est piloté par notre contrôleur CTS 602.



Cable chauffant

Afin de protéger l’évacuation des condensats contre le gel, un câble chauffant autoréglable de 3 m est proposé en option.

Kit d’installation

Le kit d’installation se compose de quatre supports antivibratoires et d’un siphon pour l’évacuation des condensats. Le siphon doit être commandé séparément.

Convertisseur de pression

Indispensable pour la régulation à pression constante, à monter sur l’air extrait et/ou soufflé.

Batterie de préchauffage pour la protection antigel

Avec une batterie de préchauffage, l’air extérieur est réchauffé avant d’être admis dans l’installation. Cela vous évite de devoir la dégivrer, une opération qui entraîne une perte de puissance. La batterie est livrée avec un capteur de température à monter dans le conduit.

Batterie de chauffe électrique avec régulation

Une batterie de chauffe électrique permet d’augmenter la température de l’air soufflé jusqu’au niveau souhaité. La batterie de chauffe électrique est prévue pour être montée dans le conduit d’air soufflé, avec les capteurs nécessaires déjà en place.

Batterie de chauffe à eau avec régulation (Voie montage)

Une batterie de chauffe à eau permet d‘augmenter la température de l‘air soufflé jusqu‘au niveau souhaité. La batterie de chauffe à eau est conçue pour être intégrée dans la centrale et doit être raccordée à la source de chaleur principale. Elle est livrée avec une vanne deux voies, un capteur de température et un thermostat antigel (Carte électronique supplémentaire nécessaire).

Top cover

Pour toute installation extérieure, l’option protègera Comfort 1200 des intempéries et agressions externes.



Spécifications techniquesDonnées de conceptionSchéma cotéAutomatisme

Comfort 1200 est une centrale de ventilation double-flux conçue pour le traitement de toute application tertiaire ou scolaire nécessitant des débits de ventilation jusqu’à 1400 m3/h.

Chaque composant entrant dans la fabrication de Comfort 1200 est minutieusement sélectionné pour garantir un rendement optimal et une durée de vie maximale. Toutes nos CTA sont testées pendant l’assemblage et en fin de chaîne de fabrication, avant envoi. Nos contrôles reflètent le haut niveau de qualité de nos produits, qui va au-delà des exigences du marché.



Dimensions 1815 x 825 x 970 mm
Poids 380 kg
Type de tôle armoire Acier zingué
Type d’échangeur thermique Échangeur à plaques en aluminium traité pour environnement maritime
Classe filtre Flitres à poches ISO ePM10 >60% (M5) sur air extrait et ISO ePM1 60% (F7) sur air neuf
Raccordements aux conduits Ø 315 mm
Évacuation des condensats PVC, Ø 20×1,5 mm
Tension d’alimentation 230 V (±10 %), 50/60 HZ
Puissance absorbée max/intensité 500 W
Classe d’étanchéité IP31
Puissance consommée en veille 4 W
Température ambiante -20/+40 °C

Capacité

La capacité du système standard est fonction de qv et Pt, ext.

Les valeurs SEL conformément à la norme EN 13141-7 s’appliquent aux modèles standards avec standard filtration ISO Coarse >90% (G4) et sans batterie de chauffe.

Les valeurs SEL englobent la consommation électrique totale du système, y compris la commande.

Facteur de conversion: J/m3 : 3600 = W/m3/h

REMARQUE! Les valeurs SEL sont testées et données pour les deux ventilateurs; perte de charge VMC incluses.

Rendement thermique

Rendement thermique des centrales à échangeur à contre-courant (air sec) conformément à la norme.

Taux d’efficacité thermique EN308 :
ɳ t = (tair soufflé-tair extérieur)/(tair extrait-tair extérieur)

Propriétés acoustiques

Propriétés acoustiques pour qV = 1200 m3/h et Pt, ext = 250 Pa conformément à la norme EN 9614-2 pour les surfaces et à la norme EN 5136 pour les conduits.

Le niveau de puissance acoustique LWA diminue avec la baisse du débit d’air et de la contre-pression.

Le niveau de pression acoustique LpA à une distance donnée dépend de l’environnement sonore sur le lieu d’installation.

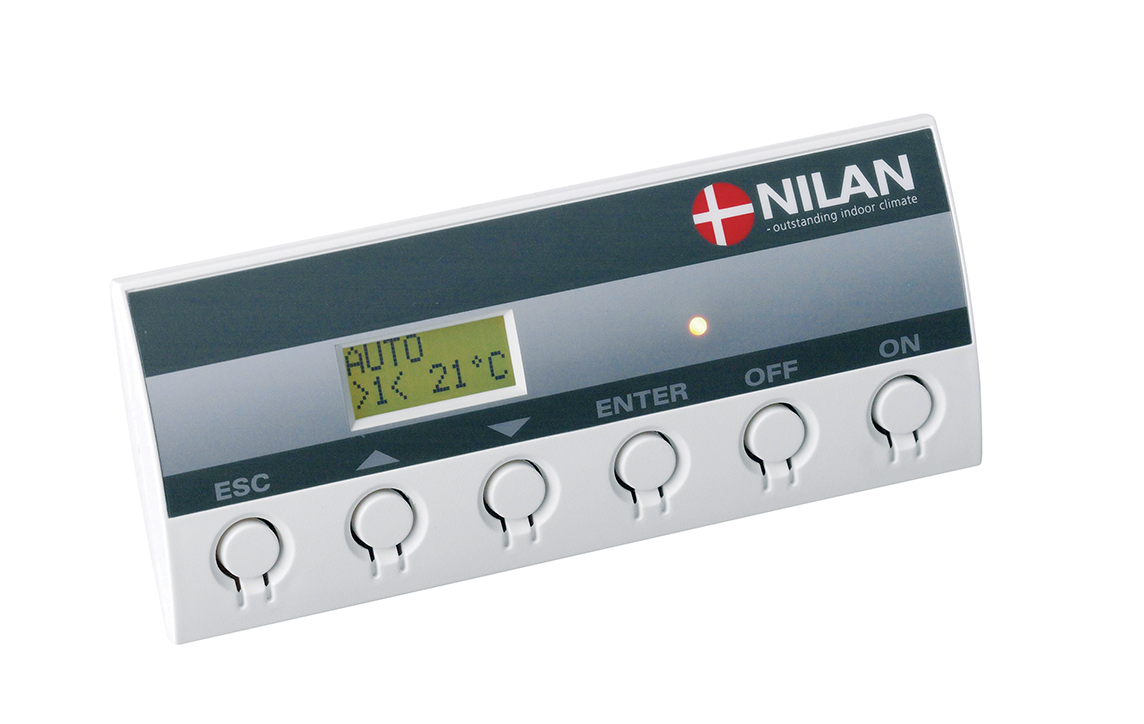

Comfort 1200 est commandé par le biais d’un boitier de commande CTS 602 livré avec l’appareil. La commande propose de nombreuse fonctions via une interface à menus tel que la programmation hebdomadaire, alarme encrassement des filtres, le réglage de la vitesse de ventilation, la fonction bypass pour l’été (« free cooling » rafraîchissement libre), la configuration du chauffage additionnel, le journal des alarmes,etc.

La configuration d’usine de la commande CTS peut être modifiée par l’utilisateur, selon les besoins d’exploitation afin d’obtenir une utilisation et un rendement optimal.

Le boitier de commande doit être placé à l’abri de l’humidité et du gel, à au moins 1,5 m au-dessus du sol et 0,5 m des angles de la pièce. Évitez toute installation avec un ensoleillement direct ou sur un mur extérieur.

Le mode d’emploi du CTS 602 est fourni dans un manuel à part livré avec le système.

Raccordements
1 : Air neuf extérieur
2 : Air soufflé
3 : Air extrait
4 : Air rejeté
5 : Évacuation des condensats
6 : Batterie de chauffe électrique ou à eau

Automatisme
T2/T7 : Capteur d’air soufflé
T9 : Capteur pour protection hors gel de la batterie
T3 : Capteur d’air extrait
T4 : Capteur d’air rejeté et de dégivrage
T8 : Capteur d’air entrant

Vue d’ensemble des fonctions la commande CTS 150

Vue d’ensemble des fonctions +Standard ou -Option
Surveillance des filtres Paramétrage de la périodicité de remplacement des filtres (réglage d’usine sur 90 jours).
Réglable sur 30/90/180/360 jours.
+
Bypass L’air neuf est dirigé autour de l’échangeur statique lorsque la récupération de chaleur n’est pas nécessaire. +
Contrôle de l’humidité Permet de passer à un niveau de ventilation supérieur ou inférieur en présence d’un taux d’humidité d’air élevé/bas. +
Mode été/hiver Paramétrage en fonction des saisons été ou hiver. +
Hiver bas Offre le choix de réduire la vitesse de ventilation en fonction de températures extérieures basses. +
Antigel En cas de panne du système de chauffage, la centrale s’éteint afin de protéger la batterie de chauffe du gel. +
Température de consigne Le capteur de température principal de l’appareil est T3 pour l’air extrait.
Débit d’air Permet de régler quatre niveaux de ventilation. L’air soufflé et l’air extrait sont réglés individuellement.
Niveau 1 < 25% – Niveau 2 < 45% – Niveau 3 < 70% – Niveau 4 < 100%
+
Sélection utilisateur Il est possible d’activer la fonction choix d’utilisateur (Niveau 4) à l’aide d’un contact sans potentiel.

Vue d’ensemble des fonctions la commande CTS 602

Vue d’ensemble des fonctions +Standard ou -Option
3 niveaux d’accès La commande comprend 3 niveaux d’accès: Utilisateur / Installateur / Usine. Chaque niveau offre différentes possibilités. +
Programmation hebdomadaire Le système de commande est équipé de trois programmes hebdomadaires (d’usine, il est réglé sur OFF).
• Programme 1 : pour les familles qui travaillent à l’extérieur
• Programme 2 : pour les familles qui travaillent à domicile
• Programme 3 : pour les applications professionnelles
En outre, vous pouvez définir votre propre programme hebdomadaire.
+
Sélection utilisateur 1 & 2 Permet d’outrepasser le mode de fonctionnement via un contact sec externe ou un capteur PIR. +
Alarmes Signalemement et journal des alarmes. +
Surveillance des filtres Paramétrage de la périodicité de remplacement des filtres (réglage d’usine sur 90 jours). Réglable sur 30/90/180/360 jours. +
100% Bypass L’air extérieur contourne l’échangeur quand la récupération de chaleur n’est pas nécessaire pour maintenir la température d’air soufflé souhaitée pendant le printemps, l’été et l’automne. Possibilité de « Free Cooling » +
Qualité de l’air Permet d’activer ou de désactiver le capteur d’humidité et/ou le capteur de CO2. +/-
Contrôle de l’humidité Permet de passer à un niveau de ventilation supérieur ou inférieur en présence d’un taux d’humidité d’air élevé/bas. +
Circulation d’air Permet de sélectionner un niveau bas de ventilation en cas de températures extérieures et de taux d’humidité bas. +
Dégivrage Fonction automatique basée sur la température pour le dégivrage de l’échangeur. +
Antigel En cas de panne du système de chauffage, la centrale s’éteint afin de protéger la batterie de chauffe du gel. +
Température de consigne Permet de paramétrer le capteur de température qui gère la température de consigne.
• T3 ASPIRATION (air extrait)
+
Contrôle ambiant Permet de réguler la température ambiante. +
Débit d’air Possibilité de varier le débit d’air de 20 à 100%. +
Alarme incendie Possibilité de raccorder des thermostats incendie, des détecteurs de fumée et d’autres avertisseurs d’incendie. En cas d’alarme, les registres incendie se ferment et la centrale s’arrête. +
Alarme commune Sortie pour alarme commune. +
Régulation de pression constante Régulation par pression constante sur air extrait et/ou air soufflé.
Rafraîchissement Via bypass; “ Free-Cooling”.
Possibilité de sélectionner la sur/sous- ventilation durant le rafraîchissement.
Rafraîchissement nocturne sous la configuration du programme hebdomadaire.
+
Contrôle de l’insufflation Possibilité de paramétrer la commande en fonction de la température d’insufflation/de l’air soufflé (uniquement disponible si la centrale est équipée une batterie de chauffe). +
Batterie de chauffe externe • Le capteur de température T7 est un capteur d’insufflation
• Fonction antigel intégrée pour la batterie de chauffe à eau externe
• Commande de la soupape motorisée et de la pompe de circulation
Batterie de chauffe électrique externe • Le capteur de température T7 est un capteur d’insufflation
• Protection contre les surchauffes
Démarrage temporisé Possibilité de temporiser le démarrage des ventilateurs lorsque des obturateurs sont montés. +
Carte électronique supplémentaire Permet le raccordement d’éléments supplémentaires:
• Sélections utilisateur 2, déroge à la sélection utilisateur 1 (raccordement d’un boîtier EM, par exemple)
• Jusqu’à 500 W directement, commande du relais récepteur
• Peut émettre un signal pour le chauffage externe en cas de fonction de dégivrage
• Activation/désactivation du système de chauffage central
Réinitialisation Permet de rétablir les réglages d’usine. +
Test manuel Permet de tester manuellement les fonctions de la centrale. +
Langue Réglage de la langue (danois/finnois/norvégien/suédois/allemand/anglais/français). +
