Compact S

Compact S est une solution de climat intérieur complète à haut rendement énergétique, conçue pour tous les types de maisons à basse consomation énergétique, les pavillons, les appartements et les petits locaux à tertiaire nécessitant une production d’ECS et une capacité de ventilation allant jusqu’à 375 m3/h.

Compact p récupère l’énergie de l’air extrait à l’aide d’un échangeur à contre-courant hautement performant. L’énergie résiduelle qui n’est pas exploitée par l’échangeur est récupérée par la pompe à chaleur pour la production d’eau chaude sanitaire et le chauffage de l’air soufflé.

La pompe à chaleur étant dotée d’un circuit de refroidissement réversible, l’appareil est en mesure de rafraîchir l’air soufflé en été (de environ de 10 °C). Vu la volumétrie, la fonction de rafraîchissement ne fait pas office de fonction de climatisation : l’air soufflé est simplement rafraîchi, ce qui garantit un climat intérieur plus agréable qu’avec un appareil de ventilation ordinaire sans pompe à chaleur.

Chauffage solaire

Échangeur thermique supplémentaire de 0,7 m² dans le ballon d’eau chaude, qui peut être raccordé à un système de chauffage solaire d’environ 3m² ou d’autres sources de chaleur

Batterie de préchauffage pour la protection antigel

Avec une batterie de préchauffage, l’air extérieur est réchauffé avant d’être admis dans l’installation. Cela vous évite de devoir la dégivrer, une opération qui entraine une perte de puissance. La batterie est livrée avec un capteur de température à monter dans le circuit.

Capot supérieur

Afin de recouvrir les canalisations au-dessus de l’appareil, Nilan vous propose un capot en alu-zinc blanc (RAL 9016)

Capteur de CO2 – CTS602

Lorsqu‘un capteur de CO2 est monté, la vitesse de ventilation peut être préprogrammée avec CTS 602 pour déclancher la surventilation en cas de concentration de CO2 élevée dans l‘air extrait. Le niveau de CO2 est programmable.

Filtre à pollen ISO ePM1 65-80% (F7)

Du système est livré avec un filtre ISO Coarse >90% (G4). Toutefois, un filtre à pollen de classe ISO ePM1 65-80% (F7) peut également être installé dans la centrale. Le filtre à pollen est monté avec le filtre à plaque ISO Coarse >90% (G4) fourni.

EM-box

Un boîtier EM permet de récupérer la chaleur de l’air extrait de la hotte et d’accroître ainsi le taux d’efficacité thermique pendant que vous faites la cuisine. Le boîtier EM est doté d’un filtre en acier qui élimine efficacement les particules de graisse présentes dans l’air extrait de la hotte pour protéger.

Batterie de chauffe électrique avec régulation

Une batterie de chauffe électrique permet d’augmenter la température de l’air soufflé jusqu’au niveau souhaité. La batterie de chauffe électrique est prévue pour être montée dans le conduit d’air soufflé, avec les capteurs nécessaires déjà en place.

Batterie de chauffe à eau avec régulation (Voie montage)

Une batterie de chauffe à eau permet d‘augmenter la température de l‘air soufflé jusqu‘au niveau souhaité. La batterie de chauffe à eau est conçue pour être intégrée dans la centrale et doit être raccordée à la source de chaleur principale. Elle est livrée avec une vanne deux voies, un capteur de température et un thermostat antigel.



Spécifications techniquesDonnées de conceptionSchéma cotéAutomatisme

* 1 Compact S standard
* 2 Compact S Polar med indbygget forvarmeflade
* 3 Ved ± 250 Pa og 265 m3/h iht. EN 13141-7.
* 4 Ved ± 100 Pa og 265 m3/h iht. EN 13141-7.

Dimensions 600 x 600 x 2250 mm
Poids 160 Kg
Type de tôle armoire Aluc zinc, thermo laquée blanc RAL9016
Type d’échangeur thermique Échangeur à contre courant en polystyrène

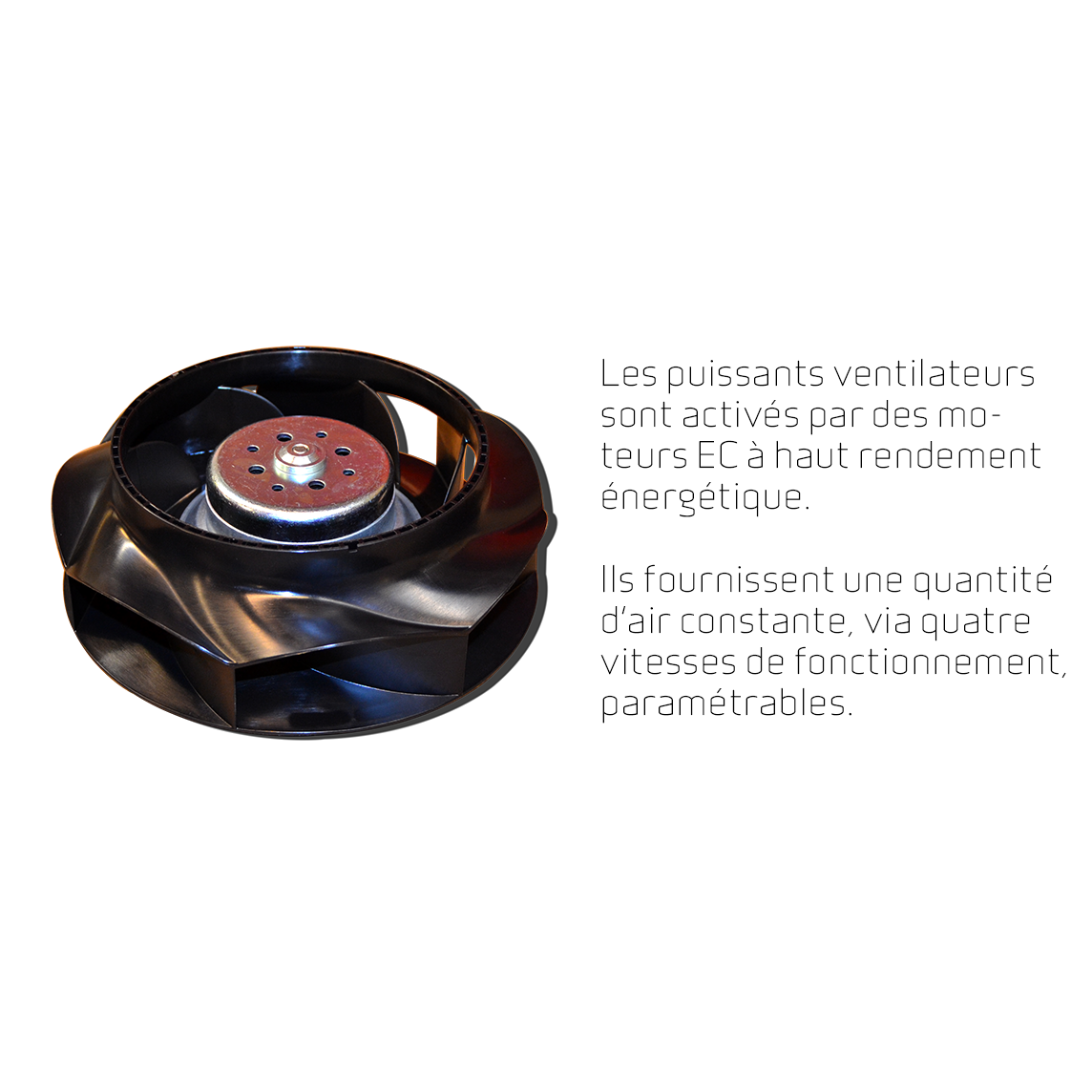

Type de ventilateur EC, à vitesse constante
Classe filtre Standard ISO Coarse >90% (G4)
Raccordements aux conduits Ø 160 mm
Évacuation des condensats PVC, Ø 20×1,5 mm
Fuite externe < 0,78%
Fuite interne < 1,47%
Tension d’alimentation 230 V (±10 %), 50/60 HZ
Classe d’étanchéité IP31
Puissance consommée en veille 3 W
Température ambiante -20/+40 °C
Liquide de refroidissement R134a
* 1 À ± 250 Pa et 265 m3/h conformément à la norme EN 13141-7.
* 2 À ± 250 Pa et 265 m3/h conformément à la norme EN 13141-7.
* 3 Puissance sans batterie de préchauffage (option).
* 4 Puissance absorbée pour Compact Polar

Capacité

La capacité du système standard est fonction de qv et Pt, ext.

Les valeurs SEL conformément à la norme EN 13141-7 s’appliquent aux modèles standards avec standard filtration ISO Coarse >90% (G4) et sans batterie de chauffe.

Les valeurs SEL englobent la consommation électrique totale du système, y compris la commande.

REMARQUE! Les valeurs SEL sont testées et données pour les deux ventilateurs; perte de charge VMC incluses.

Rendement thermique

Rendement thermique des centrales à échangeur à contre-courant (air sec) conformément à la norme.
Taux d’efficacité thermique EN13141-7

Propriétés acoustiques

Les propriétés acoustiques pour qv = 210 m3/h et Pt, ext = 100 Pa sont conformes aux normes EN 9614-2 pour les surfaces et EN 5136 pour les conduits.

Le niveau de puissance acoustique LWA diminue en cas de baisse du débit d’air et de la contre-pression.

Le niveau de pression acoustique LpA dans une distance donnée dépend de l’environnement sonore sur le lieu d’installation.

COP air-air

Facteur de puissance thermique COP

Puissance calorifique air soufflé

Puissance calorifique Qc [W] est comme fonction de qv [m3/h] et de la température extérieure t21 [°C]. Conformément à EN 14511, t11=21 °C (air extrait).

La puissance calorifique est la contribution au chauffage de la pièce apportée par l’air neuf via le Compact S sous forme d’air fourni.

La perte due à la ventilation est la puissance calorifique perdue sans récupération de chaleur avec le débit d’air donné.

Puisage

Volume de soutirage en litres Vmax [L] depuis le ballon Compact S en fonction de la température de soutirage t [C°] et de la température du ballon à 40, 50 et 60°C


Raccordements
1: Air neuf extérieur
2: Air soufflé
3: Air extrait
4: Air rejeté

Compact S est commandé par le biais d’un boitier de commande CTS 602 livré avec l’appareil. La commande propose de nombreuse fonctions via une interface à menus tel que la programmation hebdomadaire, le paramétrage de la périodicité de maintenance, le réglage de la vitesse de ventilation, la fonction bypass pour l’été (« free cooling » rafraîchissement libre), la configuration du chauffage additionnel, le journal des alarmes,etc.

La configuration d’usine de la commande CTS peut être modifiée par l’utilisateur, selon les besoins d’exploitation afin d’obtenir une utilisation et un rendement optimal.

Le boitier de commande doit être placé à l’abri de l’humidité et du gel, à au moins 1,5 m au-dessus du sol et 0,5 m des angles de la pièce. Évitez toute installation avec un ensoleillement direct ou sur un mur extérieur.

Le mode d’emploi du CTS 602 est fourni dans un manuel à part livré avec le système.

Vue d’ensemble des fonctions la commande CTS 602

Vue d’ensemble des fonctions +Standard ou -Option
3 niveaux d’accès La commande comprend 3 niveaux d’accès: Utilisateur / Installateur / Usine. Chaque niveau offre différentes possibilités. +
Programmation hebdomadaire Le système de commande est équipé de trois programmes hebdomadaires (d’usine, il est réglé sur OFF).
• Programme 1 : pour les familles qui travaillent à l’extérieur
• Programme 2 : pour les familles qui travaillent à domicile
• Programme 3 : pour les applications professionnelles
En outre, vous pouvez définir votre propre programme hebdomadaire.
+
Sélection utilisateur 1 Permet d’outrepasser le mode de fonctionnement via un contact sec externe ou un capteur PIR. +
Sélection utilisateur 2 Disponible avec carte d’extension:
• Outrepasse la sélection utilisateur 1 (par ex. en combination avec l’EM-box)
• Contrôle une source de chauffage supplémentaire; jusqu’à 500W en connnection directe ou des relais pour un besoin de puissance supérieur
• Relais de sortie
+
Alarmes Journal comprenant les 16 dernières alarmes. +
Jounal des données Possibilité de relever les données avec un capacité de 46.000 relevés:
• Durée entre les relevés paramétrable de 1 à 120 minutes
• Lorsque “OFF” est choisi, seuls les évènements et les alarmes sont relevés
Surveillance des filtres Paramétrage de la périodicité de remplacement des filtres (réglage d’usine sur 90 jours). Réglable sur 30/90/180/360 jours. +
100% Bypass L’air neuf est dirigé autour de l’échangeur statique lorsque la récupération de chaleur n’est pas nécessaire. +
Qualité de l’air Permet d’activer ou de désactiver le capteur d’humidité et/ou le capteur de CO2. +/-
Contrôle de l’humidité Permet de passer à un niveau de ventilation supérieur ou inférieur en présence d’un taux d’humidité d’air élevé/bas. +
Mode été/hiver Paramétrage en fonction des saisons été ou hiver
Hiver bas Offre le choix de réduire la vitesse de ventilation en fonction de températures extérieures basses. +
Dégivrage Fonction automatique basée sur la température pour le dégivrage de l’échangeur. +
Antigel En cas de panne du système de chauffage, la centrale s’éteint afin de protéger la batterie de chauffe du gel. +
Température de consigne Permet de paramétrer le capteur de température qui gère la température de consigne.
• T15 AMBIANT (capteur dans le boitier de commande)
• T10 EXT (monté dans une conduite d’aspiration représentative)
• T3 ASPIRATION (air extrait)
+
Débit d’air Possibilité de varier le débit d’air de 20 à 100%. +
Alarme incendie Possibilité de raccorder des thermostats incendie, des détecteurs de fumée et d’autres avertisseurs d’incendie. En cas d’alarme, les registres incendie se ferment et la centrale s’arrête. +
Alarme commune Sortie pour alarme commune. +
Rafraîchissement Via un registre bypass ou une pompe thermique.
La pompe thermique est dotée d’un circuit de rafraîchissement réversible qui permet d’inverser le circuit afin que l’appareil rafraîchisse l’air admis au lieu de le réchauffer. Vous pouvez décider si l’appareil doit passer à un niveau de ventilation supérieur ou au niveau maximum durant le rafraîchissement.
Un programme hebdomadaire vous permet de configurer la fonction de rafraîchissement nocturne.
+
Batterie de chauffe externe • Le capteur de température T7 est un capteur d’insufflation
• Fonction antigel intégrée pour la batterie de chauffe à eau externe
• Commande de la soupape motorisée et de la pompe de circulation
Batterie de chauffe électrique externe • Le capteur de température T7 est un capteur d’insufflation
• Protection contre les surchauffes
Réinitialisation Permet de rétablir les réglages d’usine. +
Langue Réglage de la langue (danois/finnois/norvégien/suédois/allemand/anglais/français). +

Profil de soutirage du chauffe-eau L (large)
Classe d’efficacité énergétique A
Efficacité énergétique pour le chauffage de l’eau, conditions climatiques 118 %
Consommation annuelle d’électricité, conditions climatiques moyennes 852 kWh/annum
Réglages de la température sur le thermostat 10 – 65 °C
Niveau de puissance acoustique LWA 57 dB(A)
Le chauffe-eau peut fonctionner en dehors des périodes de pointe (Smart-grid) Non
Précautions lors du montage, de l’installation et de l’entretien Voir les instructions de montage
Efficacité thermique pour le chauffage de l’eau, conditions climatiques plus froides 118 %
Efficacité thermique pour le chauffage de l’eau, conditions climatiques plus chaudes 118 %
Consommation annuelle d’électricité, conditions climatiques plus froides 852 kWh/annum
Consommation annuelle d’électricité, conditions climatiques plus chaudes 852 kWh/annum
