VPM 480

VPM 480 est composée de groupes particulièrement efficaces de récupération de chaleur avec option rafraichissement, développés spécialement pour les bâtiments industriels. Ils peuvent renouveler jusqu’à 4 800 m3 d’air par heure.

Un groupe VPM extrait l’air chaud et humide du bâtiment et y réinjecte de l’air tiède. L’énergie de l’air extrait est récupérée et transférée à l’air injecté grâce à une combinaison unique de récupération de chaleur active (pompe à chaleur) et passive (caloduc). L’efficacité de la gamme VPM provient précisément de cette conception originale combinant le meilleur des deux technologies. La combinaison de ces deux technologies permet une amélioration spectaculaire : le rendement frise les 100%. Cela signifie que le besoin d’une source de chaleur supplémentaire pour les mois d’hiver est réduit au minimum, avec à la clé une importante réduction de la consommation d’énergie et des émissions de CO2 du bâtiment. En été, le processus est inversé, c’est-à-dire que l’air injecté est rafraichi.

L’architecture de ces groupes est la plus compacte possible afin d’en faciliter l’entretien et d’en permettre l’installation dans des locaux exigus. Ces groupes sont pilotés par nos contrôleurs CTS 602.

Contrôleur automatique CTS 6000

Pour un pilotage et une surveillance en ligne de votre appareil de ventilation, vous pouvez opter pour le contrôleur automatique CTS 6000 de Nilan.

Carte LON/Modbus
Le contrôleur automatique CTS 6000 peut être raccordé à un système CTS externe qui communique par LON ou Modbus. Cette carte est une option pour le contrôleur automatique CTS 6000.

Compresseur VTZ

VTZ est un compresseur à fréquence contrôlée qui présente un réglage stable et constant. Le compresseur s’adapte au fonctionnement selon la chaleur ou le rafraîchissement requis(e) pour
garantir une valeur COP élevée (c.-à-d. une basse consommation d’énergie).

Le compresseur VTZ peut uniquement être utilisé avec le contrôleur automatique CTS 6000.

Registre d’isolation

Un obturateur à montage externe est proposé par jeu de 2 unités avec moteur associé.
– Un moteur 230 V est proposé pour le CTS 602
– Un moteur 24 V est proposé pour le CTS 6000

Batterie de chauffe

Une batterie de chauffe permet d’augmenter la température de l’air soufflé jusqu’au niveau souhaité. Le système VPM 120-560 est proposé avec une batterie de chauffe électrique ou à eau intégrée.

Les deux contrôleurs automatiques permettent également de piloter des batteries de chauffe externes.

Dans la mesure où le système VPM 120-560 est conçu en fonction du rafraîchissement requis, il est souvent inutile d’installer une batterie de chauffe.

Alarme commandée par pression pour le remplacement des filtres

Le système mesure la chute de pression dans le filtre et vous avertit lorsque le moment est venu de remplacer ce dernier.

Contrôle du taux d’humidité

Nous vous proposons en option un système de contrôle intégré du taux d’humidité à l’intérieur de l’appareil en vue du pilotage de la ventilation en fonction du taux d’humidité relative de l’air extrait.

Capteur de CO2 – CTS700

Lorsqu‘un capteur de CO2 est monté, la vitesse de ventilation peut être préprogrammée avec CTS 700 pour déclancher la surventilation en cas de concentration de CO2 élevée dans l‘air extrait. Le niveau de CO2 est programmable.

Câble chauffant

Afin de protéger l’évacuation des condensats contre le gel, un câble chauffant autoréglable de 3 m est proposé en option.

Siphon

Pour éviter que de l’air parasite ne s’insinue dans l’appareil via l’évacuation de condensat, il est nécessaire d’installer un siphon. Tant qu’il y a de l’eau dans le système d’évacuation, le siphon fonctionne parfaitement, mais pendant les mois d’été où il n’y a pas de condensation de l’air extrait, le siphon sèche et il n’empêche plus l’air parasite de s’insinuer. Le siphon Nilan avec boule est une protection contre l’air parasite qui fonctionne toute l’année.

Top cover

Pour toute installation extérieure, l’option protègera VPM120 des intempéries et agressions externes.

Convertisseur de pression

Indispensable pour la régulation à pression constante, à monter sur l’air extrait et/ou soufflé.



Spécifications techniquesDonnées de conceptionSchéma cotéAutomatisme

VPM 120-560 est une gamme de centrales thermodynamiques de traitement de l’air conçus pour toutes applications tertiaires ou scolaires nécessitant des débits de ventilation jusqu’à 6600 m3/h, et pour lesquels un rafraîchissement peut également s’avérer nécessaire.

Ce système de ventilation est équipée d’une pompe à chaleur sur air dont la fonction est d’exploiter l’énergie de l’air extrait. L’énergie n’est ici pas partiellement transférée comme le fait un échangeur passif (à roue ou à contre courrant par ex.) mais pleinement récupérée.

La pompe à chaleur est dotée d’un circuit de refroidissement réversible, permettant à l’appareil tantôt de chauffer l’air, tantôt de le rafraîchir.

Si la centrale est dimensionnée en fonction des besoins de rafraîchissement, alors dans la majorité des cas, la pompe à chaleur fournira suffisamment d’énergie pour se passer d’une batterie de chauffe.

Dimensions 2255 x 1.140 x 1.400 mm
Poids 610 kg
Type de tôle armoire Aluc zinc
Classe filtre Filtre à poches type ISO ePM10 >60% (M5) Air extrait et type ISO ePM1 60% (F7) Air neuf extérieur
Raccordements aux conduits 500 x 600 mm (H x B)
Évacuation des condensats PVC, Ø 20×1,5 mm
Tension d’alimentation 3 x 400, 50 HZ
Puissance absorbée max/intensité 10,25 kW, 3 x 32 A
Classe d’étanchéité L2 (DS/EN 1886)
Volume d’air min. 1200 m3/h
Volume d’air max. 4800 m3/h
Compresseur on/off, Maneurop type: MTZ 64
Réfrigérant Caloduc R744 / 5,5 kg
Réfrigérant compresseur R 407 C / 5,5 kg
Condenseur / évaporateur 605 x 900 mm
Capacité de condensation 11,5 l/h (25 °C / 70% HR, débit nominal)
Compresseur à vitesse variable (accessoires) Pilotage par fréquence Maneurop type: VTZ 54
Type de moteur EC
Classe moteur selon IEC 60034-30 IE3 (Premium efficiency)
Tension d’alimentation 1 x 230 V
Fusibles Incorporé
Signal de pilotage 0 – 10 V DC
Températures limites de fonctionnment (air ext) -20 / +40 °C
Températures limites de fonctionnment (air int.) -20 / +40 °C

Capacité

La capacité du système standard est fonction de qv et Pt, ext.

Les valeurs SFP conformément à la norme EN 13141-7 s’appliquent aux modèles standards avec filtration type ISO ePM10 >60% (M5) Air extrait et type ISO ePM1 60% (F7) Air neuf extérieur et sans batterie de chauffe.

REMARQUE! Les valeurs SEL sont testées et données pour les deux ventilateurs; perte de charge VMC incluses.

Propriétés acoustiques

Propriétés acoustiques pour qV = 4800 m3/h et Pt, ext = 250 Pa conformément à la norme EN 9614-2 pour les surfaces et à la norme EN 5136 pour les conduits.

Le niveau de puissance acoustique LWA diminue avec la baisse du débit d’air et de la perte de charge.

Le niveau de pression acoustique LpA à une distance donnée dépend de l’environnement sonore sur le lieu d’installation.

COP (Mode chaud)

Le coefficient de performance COP [-] dépend de la température extérieure [°C] et du débit d’air qv [m3/h].

Le tableau ci-contre se réfère à la norme EN14511 avec un air extrait = 21°C

Puissance calorifique

La puissance calorifique avec un air extrait à 20 °C, et un débit d’air nominal de 4800 m3/h.

Puissance Frigorifique

Puissance frigorifique avec un air extrait 25 °C/50% HR, et un débit d’air nominal de 4800 m3/h.


Toutes les mesures sont en mm.

Le schéma coté correspond à une version gauche (face aux portes de service, l’air soufflé se trouve à gauche).

L’appareil est également disponible en version droite (face aux portes de service, l’air soufflé se trouve à droite).

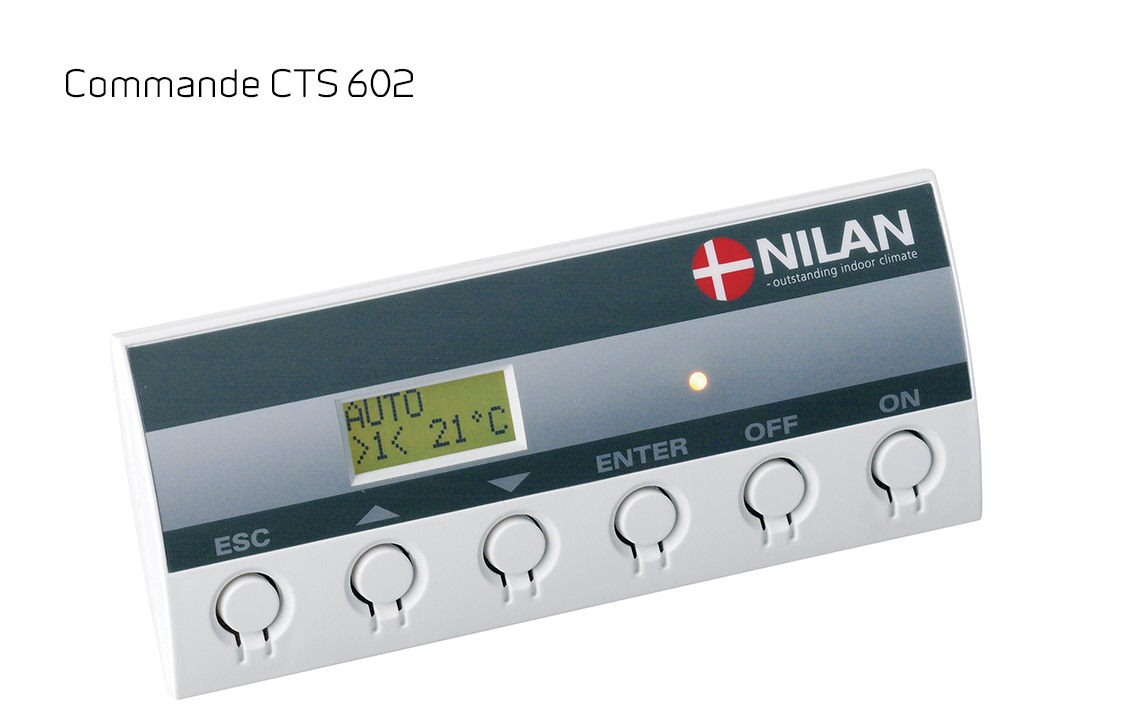

VPM 120-560 est commandé par le biais d’un boitier de commande CTS 602 livré avec l’appareil. La commande propose de nombreuse fonctions via une interface à menus tel que la programmation hebdomadaire, le paramétrage de la périodicité de maintenance, le réglage de la vitesse de ventilation, la fonction bypass pour l’été (« free cooling » rafraîchissement libre), la configuration du chauffage additionnel, le journal des alarmes,etc.

La configuration d’usine de la commande CTS peut être modifiée par l’utilisateur, selon les besoins d’exploitation afin d’obtenir une utilisation et un rendement optimal.

Le boitier de commande doit être placé à l’abri de l’humidité et du gel, à au moins 1,5 m au-dessus du sol et 0,5 m des angles de la pièce. Évitez toute installation avec un ensoleillement direct ou sur un mur extérieur.

Le mode d’emploi du CTS 602 est fourni dans un manuel à part livré avec le système.


Raccordements
1: Air neuf extérieur
2: Air soufflé
3: Air extrait
4: Air rejeté
5: Évacuation des condensats
6: Batterie de chauffe électrique ou à eau
Automatisme
T1: Sonde air extérieur
T2/T7: Capteur d’air soufflé
T9: Thermostat antigel de la batterie de chauffe à eau
T5: Sonde condenseur
T6: Sonde évaporateur
T10: Capteur d’intérieur

Vue d’ensemble des fonctions la commande CTS 602

Vue d’ensemble des fonctions +Standard ou -Option
3 niveaux d’accès La commande comprend 3 niveaux d’accès: Utilisateur / Installateur / Usine. Chaque niveau offre différentes possibilités. +
Programmation hebdomadaire Le système de commande est équipé de trois programmes hebdomadaires (d’usine, il est réglé sur OFF).
• Programme 1 : pour les familles qui travaillent à l’extérieur
• Programme 2 : pour les familles qui travaillent à domicile
• Programme 3 : pour les applications professionnelles
En outre, vous pouvez définir votre propre programme hebdomadaire.
+
Sélection utilisateur 1 Permet d’outrepasser le mode de fonctionnement via un contact sec externe ou un capteur PIR. +
Alarmes Journal comprenant les 16 dernières alarmes. +
Surveillance des filtres Paramétrage de la périodicité de remplacement des filtres (réglage d’usine sur 90 jours). Réglable sur 30/90/180/360 jours. +
Bypass L’air extérieur contourne l’échangeur quand la récupération de chaleur n’est pas nécessaire pour maintenir la température d’air soufflé souhaitée pendant le printemps, l’été et l’automne. Possibilité de « Free Cooling » +
Qualité de l’air Permet d’activer ou de désactiver le capteur d’humidité et/ou le capteur de CO2. +/-
Contrôle de l’humidité Permet de passer à un niveau de ventilation supérieur ou inférieur en présence d’un taux d’humidité d’air élevé/bas. +
Contrôle de la concentration de CO2 Permet de passer à un niveau de ventilation supérieur ou inférieur en présence d’un taux de CO2 élevé/bas.
Circulation d’air Permet de sélectionner un niveau bas de ventilation en cas de températures extérieures et de taux d’humidité bas. +
Dégivrage Fonction automatique basée sur la température pour le dégivrage de l’échangeur. +
Antigel En cas de panne du système de chauffage, la centrale s’éteint afin de protéger la batterie de chauffe du gel. +
Température de consigne Permet de paramétrer le capteur de température qui gère la température de consigne.
• T15 Tcommande (capteur dans le boitier de commande)
• T10 EXT (monté dans une conduite d’aspiration représentative)
• T3 ASPIRATION (air extrait)
+
Contrôle ambiant Permet de réguler la température ambiante. +
Débit d’air Permet de régler quatre niveaux de ventilation. L’air soufflé et l’air extrait sont réglés individuellement.
• Niveau 1 < 25% • Niveau 2 < 45% • Niveau 3 < 70% • Niveau 4 < 100%
+
Alarme incendie Possibilité de raccorder des thermostats incendie, des détecteurs de fumée et d’autres avertisseurs d’incendie. En cas d’alarme, les registres incendie se ferment et la centrale s’arrête. +
Alarme commune Sortie pour alarme commune. +
Régulation de pression constante Régulation par pression constante sur air extrait et/ou air soufflé.
Rafraîchissement Un circuit de refroidissement réversible permet tantôt de chauf-fer l’air, tantôt de le rafraîchir +
Contrôle de l’insufflation Possibilité de paramétrer la commande en fonction de la température d’insufflation/de l’air soufflé (uniquement disponible si la centrale est équipée une batterie de chauffe). +
Batterie de chauffe externe • Le capteur de température T7 est un capteur d’insufflation
• Fonction antigel intégrée pour la batterie de chauffe à eau externe
• Commande de la soupape motorisée et de la pompe de circulation
Batterie de chauffe électrique externe • Le capteur de température T7 est un capteur d’insufflation
• Protection contre les surchauffes
Démarrage temporisé Possibilité de temporiser le démarrage des ventilateurs lorsque des obturateurs sont montés. +
Carte électronique supplémentaire Permet le raccordement d’éléments supplémentaires:
• Sélections utilisateur 2, déroge à la sélection utilisateur 1 (raccordement d’un boîtier EM, par exemple)
• Jusqu’à 500 W directement, commande du relais récepteur
• Peut émettre un signal pour le chauffage externe en cas de fonction de dégivrage
• Activation/désactivation du système de chauffage central
Réinitialisation Permet de rétablir les réglages d’usine. +
Test manuel Permet de tester manuellement les fonctions de la centrale . +
Langue Réglage de la langue (danois/finnois/norvégien/suédois/allemand/anglais/français). +
